Когда речь заходит о создании надежной энергетической инфраструктуры, способной десятилетиями выдерживать суровые условия эксплуатации, инженеры и проектировщики неизбежно обращают свой взор на проверенные временем решения, и если вы планируете приобрести действительно защищенный проводник, то эта статья станет вашим путеводителем в мире бронированных силовых линий. Выбор кабельной продукции — это не просто покупка товара по каталогу, а ответственное инженерное решение, от которого зависит безопасность объектов, бесперебойность подачи электроэнергии и, в конечном счете, спокойствие людей, которые будут пользоваться этими сетями. Мы часто недооцениваем важность защитных оболочек, считая их второстепенным элементом, но именно они превращают обычный медный проводник в неуязвимую артерию, способную функционировать под землей, в агрессивных средах и при значительных механических нагрузках.
В современном строительстве и реконструкции электросетей существует множество типов кабелей, но ВБШв занимает особое место благодаря уникальному сочетанию гибкости, прочности и долговечности, что делает его универсальным солдатом в борьбе за стабильное электроснабжение. Этот тип продукции прошел проверку временем на тысячах объектов по всей стране, доказав свою способность работать там, где более легкие аналоги быстро выходят из строя. Понимание того, как устроен этот кабель, почему он так называется и где именно его следует применять, поможет вам избежать фатальных ошибок при проектировании и закупке, сэкономив бюджет и нервы в долгосрочной перспективе. Давайте вместе разберем каждый нюанс, чтобы ваш выбор был осознанным и профессиональным.
Анатомия надежности: расшифровка маркировки и внутреннее устройство
Для любого специалиста, работающего с электротехнической продукцией, аббревиатура кабеля является первым и самым важным источником информации, своего рода паспортом, который рассказывает историю изделия еще до того, как вы увидели его физически. Маркировка ВБШв не является случайным набором букв, а представляет собой строгую систему обозначений, регламентированную государственными стандартами, где каждый символ несет конкретную техническую нагрузку и определяет эксплуатационные свойства продукта. Буква «В» в начале указывает на материал изоляции жил и внешней оболочки — поливинилхлоридный пластикат, который отличается отличными диэлектрическими свойствами, устойчивостью к влаге и химическим воздействиям, а также обеспечивает необходимую эластичность даже при низких температурах.
Следующий элемент маркировки — буква «Б», которая является ключевой характеристикой данного типа кабеля и означает наличие брони из стальных оцинкованных лент, накладываемых спирально поверх внутренней изоляции. Именно эта стальная защита превращает кабель в настоящий танк среди проводников, позволяя ему противостоять давлению грунта, камням, корням деревьев и даже случайным ударам лопаты или ковша экскаватора при земляных работах. Оцинковка стальных лент критически важна, так как она предотвращает коррозию брони под воздействием почвенной влаги и блуждающих токов, гарантируя сохранение механической прочности на протяжении всего срока службы, который составляет не менее тридцати лет.
Завершает маркировку сочетание «Шв», обозначающее выпрессованный защитный шланг из ПВХ-пластиката герметичного исполнения, который надевается поверх брони и служит финальным барьером против внешних факторов. Этот шланг не просто покрывает броню, а плотно облегает её, создавая монолитную конструкцию, в которую не может проникнуть вода, пыль или агрессивные вещества, что особенно важно при прокладке в сырых грунтах или затопляемых зонах. Важно понимать, что отсутствие этого элемента (как в кабеле ВБбШв старого образца) могло приводить к накоплению влаги между броней и изоляцией, тогда как современная конструкция с индексом «Шв» полностью исключает подобные риски, обеспечивая герметичность и надежность.
Детальный разбор конструктивных элементов

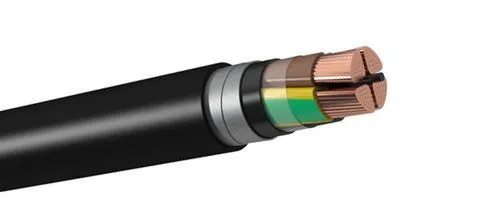

Чтобы по-настоящему оценить качество и возможности кабеля ВБШв, необходимо заглянуть внутрь и рассмотреть каждый слой конструкции отдельно, ведь именно совокупность этих элементов определяет итоговые технические характеристики и допустимые режимы работы. Основой любого силового кабеля является токопроводящая жила, которая в данном случае выполняется из меди и может иметь как круглую, так и секторную форму, что позволяет оптимизировать геометрию кабеля и уменьшить его внешний диаметр при больших сечениях. Жилы могут быть однопроволочными или многопроволочными, соответствуя классам 1 и 2 по ГОСТ 22483-2012, что обеспечивает баланс между жесткостью, удобством монтажа и электрическим сопротивлением.
Изоляция каждой отдельной жилы изготавливается из ПВХ-пластиката толщиной от 0,6 до 2,8 мм в зависимости от сечения и номинального напряжения, причем этот материал должен обладать не только высокими диэлектрическими показателями, но и термической стойкостью. Поверх скрученных изолированных жил накладывается внутренняя поясная изоляция, которая заполняет промежутки между жилами, придавая кабелю правильную цилиндрическую форму и создавая дополнительное буферное пространство между токоведущими частями и металлической броней. Эта прослойка крайне важна для предотвращения механического повреждения основной изоляции жил острыми краями бронелент при изгибах кабеля во время прокладки и эксплуатации.
Сама броня состоит из двух стальных оцинкованных лент номинальной толщиной от 0,2 до 0,5 мм, которые навиваются таким образом, чтобы верхняя лента перекрывала стык нижней, образуя сплошной защитный цилиндр без щелей. Такая конструкция обеспечивает равномерное распределение механической нагрузки по всей окружности кабеля и предотвращает локальные продавливания, которые могли бы возникнуть при использовании одной ленты или проволоки. Финальный слой — защитный герметичный шланг толщиной от 1,8 до 3,1 мм — экструдируется непосредственно поверх брони, заполняя все неровности и создавая гладкую, водонепроницаемую внешнюю поверхность, устойчивую к ультрафиолету и старению.
Где и как применять: сфера использования и условия прокладки
Универсальность кабеля ВБШв поражает воображение, поскольку перечень допустимых мест и способов его прокладки охватывает практически все возможные сценарии размещения силовых линий напряжением до 6 кВ включительно. Он предназначен для стационарных установок переменного напряжения частотой 50 Гц и может эксплуатироваться на суше, в земле, в помещениях различного назначения, включая производственные цеха с повышенной влажностью или запыленностью. Ключевым преимуществом является возможность прокладки в траншеях с различной степенью коррозионной активности грунтов и блуждающих токов, при условии соблюдения норм защиты, а также в тоннелях, коллекторах, каналах и шахтах, где присутствует риск механических воздействий.
Особое внимание следует уделить вопросу пожарной безопасности, так как кабель ВБШв при одиночной прокладке не распространяет горение, что подтверждено соответствующими испытаниями и сертификатами. Однако при групповой прокладке в пучках ситуация меняется, и использование данного кабеля разрешается исключительно совместно с применением средств пассивной огнезащиты, таких как огнеупорные покрытия, мастики, подушки или специальные перегородки. Это требование продиктовано тем, что ПВХ-пластикат, несмотря на свои достоинства, при массовом нагреве может поддерживать горение, поэтому игнорирование мер дополнительной защиты в кабельных сооружениях с плотной укладкой линий недопустимо и опасно.
Важно помнить, что кабель ВБШв рассчитан на восприятие значительных механических нагрузок на сдавливание и удар, но совершенно не предназначен для восприятия растягивающих усилий. Это означает, что его можно смело закапывать в землю, прокладывать под дорогами и фундаментами, но нельзя использовать для вертикального подъема грузов или подвески на тросах без специальных несущих элементов. Прокладка допускается без ограничения уровней по трассе, то есть кабель можно вести вертикально вверх и вниз, горизонтально и под любым углом, что значительно упрощает проектирование сложных маршрутов в условиях городской застройки или промышленных предприятий с многоуровневой структурой коммуникаций.
Температурные режимы и климатическая стойкость
Эксплуатация кабельных линий в российских климатических условиях предъявляет особые требования к температурной стойкости материалов, и ВБШв демонстрирует здесь отличные показатели, сохраняя работоспособность в диапазоне от -50 до +50 градусов Цельсия. Такой широкий диапазон позволяет использовать кабель как в условиях вечной мерзлоты и северных регионов, так и в жарких южных широтах без риска растрескивания оболочки на морозе или деформации изоляции на жаре. При этом монтаж кабеля без предварительного подогрева допускается при температуре не ниже -15 градусов, что расширяет окно для проведения строительных работ в зимний период, хотя при более низких температурах ПВХ становится хрупким и требует осторожности.
Максимально рекомендуемая рабочая температура токопроводящих жил составляет +70 градусов Цельсия, что является стандартным значением для кабелей с ПВХ-изоляцией и определяет длительно допустимые токовые нагрузки. В аварийных режимах перегрузки кабель способен выдерживать температуру жил до +90 градусов, а при коротком замыкании длительностью до 4 секунд — вплоть до +160 градусов, что обеспечивает необходимый запас прочности для срабатывания защитной автоматики без необратимого разрушения изоляции. Влажность воздуха при температуре +35 градусов может достигать 98%, и благодаря герметичному шлангу Шв влага не проникает внутрь конструкции, предотвращая снижение сопротивления изоляции и развитие электрохимической коррозии.
Технические характеристики и нормативная база
При выборе кабеля ВБШв необходимо опираться на четкие цифровые параметры, которые определяют его совместимость с электрооборудованием и соответствие требованиям проекта. Ниже представлена таблица с основными техническими характеристиками, которые следует учитывать при расчете сетей и проверке соответствия поставляемой продукции заявленным стандартам.
| Наименование параметра | Значение / Диапазон |
|---|---|
| Номинальное переменное напряжение (частота 50 Гц) | 0,66 / 1 / 3 / 6 кВ |
| Максимальное рабочее напряжение | 0,72 / 1,2 / 3,6 / 7,2 кВ |
| Испытательное напряжение (10 мин) | 3 / 3,5 / 9,5 / 15 кВ |
| Длительно допустимая температура жил | +70 °С |
| Допустимая температура при перегрузке | +90 °С |
| Предельная температура при КЗ (4 сек) | +160 °С |
| Сопротивление изоляции при 20 °С | 2,5–12,3 МОм·км |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Срок службы | 30 лет со дня выпуска |
| Гарантийный срок | 5 лет со дня ввода в эксплуатацию |
Качество и соответствие кабеля ВБШв современным требованиям подтверждаются рядом нормативных документов, знание которых обязательно для технического надзора и входного контроля. Основным стандартом является ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ», который устанавливает общие технические условия, методы испытаний и правила приемки. Также применяется ГОСТ 22483-2012, регламентирующий требования к токопроводящим жилам, их классам гибкости и электрическому сопротивлению, что гарантирует стабильность проводящих свойств меди независимо от завода-изготовителя.
Помимо государственных стандартов, многие производители выпускают продукцию по собственным техническим условиям (ТУ), которые могут уточнять отдельные параметры или расширять ассортимент типоразмеров сверх базового ряда ГОСТ. Например, ТУ 16-705.499-2010 и ТУ 3500-006-11809615-2013 являются распространенными нормативными документами для данной группы кабелей и имеют равную юридическую силу при наличии сертификата соответствия. При закупке важно запрашивать паспорт качества на каждую партию, где должны быть указаны фактические результаты испытаний, дата изготовления и ссылка на конкретный нормативный документ, по которому произведен кабель, чтобы исключить вероятность приобретения контрафактной или несоответствующей продукции.
Особенности монтажа и минимальный радиус изгиба
Даже самый качественный кабель можно испортить неправильным монтажом, поэтому соблюдение технологических норм при прокладке ВБШв является обязательным условием его долговечной работы. Минимальный радиус изгиба кабеля составляет 7,5 наружных диаметров, и это значение нельзя нарушать ни при прокладке, ни при подключении к оборудованию, так как чрезмерный перегиб может привести к деформации брони, повреждению внутренней изоляции или отслоению защитного шланга. При поворотах трассы следует использовать специальные шаблоны или лекала, а в местах ввода в здания и распределительные устройства предусматривать достаточное пространство для формирования плавных дуг.
Строительная длина кабеля обычно оговаривается при заказе и зависит от сечения жил и возможностей барабанов, но для минимизации количества муфт рекомендуется заказывать длины, максимально приближенные к фактическим размерам трассы с учетом запаса на подключение и компенсацию температурных деформаций. Соединение кабелей ВБШв должно выполняться только с помощью сертифицированных соединительных муфт, предназначенных для бронированных кабелей, с обязательным восстановлением всех слоев защиты, включая броню и герметичный шланг. Нарушение технологии монтажа муфт является одной из самых частых причин аварий на кабельных линиях, поэтому экономия на качественных комплектующих и квалифицированном персонале здесь абсолютно неуместна.
Практические советы по выбору и приобретению
Рынок кабельной продукции насыщен предложениями от десятков производителей, и перед покупателем неизбежно встает вопрос: как выбрать надежного поставщика и не нарваться на некачественный товар? Кабель ВБШв производится на множестве заводов по всей территории России и стран СНГ, и хотя все они декларируют соответствие ГОСТ, реальное качество может варьироваться из-за различий в культуре производства, контроле сырья и изношенности оборудования. При выборе следует отдавать предпочтение предприятиям с подтвержденной репутацией, наличием актуальных сертификатов и положительными отзывами от крупных инфраструктурных проектов, а не ориентироваться исключительно на минимальную цену, которая часто достигается за счет экономии на материалах или нарушения технологий.
Особое внимание при приемке кабеля следует уделять визуальному осмотру и проверке геометрических параметров: толщина изоляции и оболочки должна соответствовать нормам, броня должна быть плотно наложена без зазоров и выступающих кромок, маркировка должна быть четкой и содержать всю необходимую информацию. Не лишним будет запросить протокол испытаний конкретной партии или провести выборочный входной контроль в независимой лаборатории, особенно если объем закупки велик или объект относится к категории повышенной ответственности. Помните, что стоимость замены дефектного кабеля, уже уложенного в землю или замоноличенного в конструкции, в десятки раз превышает первоначальную экономию на покупке, поэтому бдительность на этапе закупки — лучшая страховка от будущих проблем.
При оформлении заказа важно четко указать все необходимые параметры: количество жил, их сечение, номинальное напряжение, требуемые строительные длины и особые условия поставки, такие как тип упаковки или необходимость нарезки в размер. Грамотные специалисты всегда помогут подобрать оптимальный вариант, подскажут наличие аналогов или сопутствующих комплектующих и рассчитают логистику. Став постоянным клиентом надежного поставщика, вы можете рассчитывать не только на оперативную доставку со склада, но и на гибкую систему скидок, приоритетную обработку заказов и техническую поддержку, что делает сотрудничество взаимовыгодным и комфортным в долгосрочной перспективе.
Экономическая эффективность и срок службы
Инвестиции в качественный бронированный кабель ВБШв окупаются не сразу, но в горизонте планирования жизненного цикла объекта они оказываются наиболее выгодными. Заявленный срок службы составляет 30 лет со дня выпуска, а гарантийный период — 5 лет, что создает прочную основу для долгосрочного финансового планирования и минимизации эксплуатационных расходов. В отличие от небронированных кабелей, требующих дополнительных мер защиты при подземной прокладке (трубы, короба, сигнальная лента), ВБШв можно укладывать непосредственно в грунт, что существенно снижает сметную стоимость строительно-монтажных работ и сокращает сроки реализации проекта.
Высокая ремонтопригодность и доступность соединительной арматуры для данного типа кабеля также способствуют снижению совокупной стоимости владения, так как локализация и устранение повреждений не требуют полной замены линии или сложного специального оборудования. Кроме того, устойчивость к механическим воздействиям означает меньшее количество аварийных простоев, которые для промышленных предприятий могут обходиться в миллионы рублей убытков за каждый час. Таким образом, выбор ВБШв — это не просто техническое решение, а стратегическая инвестиция в надежность, безопасность и экономическую эффективность энергетической инфраструктуры вашего объекта.
Заключение: осознанный выбор для надежного будущего
Подводя итог нашему подробному разбору, можно с уверенностью сказать, что кабель ВБШв остается одним из самых востребованных и оправданных решений для построения силовых сетей в сложных условиях. Его конструкция, сочетающая медные жилы, ПВХ-изоляцию, стальную броню и герметичный защитный шланг, обеспечивает уникальный баланс электрических, механических и климатических характеристик, недостижимый для других типов кабельной продукции в этой ценовой категории. Понимание принципов его устройства, правил применения и критериев качественного выбора позволяет избежать типичных ошибок и создать энергосистему, которая будет служить верой и правдой десятилетиями.
Мы надеемся, что эта статья помогла вам систематизировать знания и получить ответы на вопросы, которые возникают при работе с бронированными кабелями. Помните, что в электротехнике нет мелочей, и каждая деталь, от толщины изоляции до качества оцинковки брони, имеет значение для конечного результата. Подходите к выбору кабельной продукции ответственно, консультируйтесь с профессионалами, требуйте подтверждения качества и не идите на компромиссы в вопросах безопасности. Пусть ваши сети будут надежными, а энергия — бесперебойной!
